YS-H900自动锡膏印刷机
一：机器参数
基板处理
最大基板尺寸（XxY）900*350mm
最小基板尺寸（XxY）80*50mm
基板厚度尺寸0.8~6mm
最大基板重量10Kg
基板边缘间隙3.5mm
过板高度15mm
传输高度900 ± 40mm
传输速度1500mm/s(Max)
传输方式One stage 一段式运输导轨
基板夹持/手动上压片/柔性边夹
基板支撑方法磁性顶针/等高块/自动调节顶升平台
印刷参数
印刷脱模（Snap-off）0-20mm
印刷模式单或双刮刀印刷
刮刀类型胶刮刀/钢刮刀(角度45/55/60
印刷速度6~200mm/sec
印刷压力0.5~10Kg
模板框架尺寸720*300mm~1200*750mm
清洗方式滴淋式清洗系统/干、湿、两种模式
.影像
影像视域（FOV）10*8mm
基准点类型标准形状基准点/焊盘/开孔
摄像机系统上/下成像的视觉系统/数字相机/几何匹配定位
性能
系统对准精度和重复精度±0.015mm
实际焊膏印置重复精度±0.03mm
基于第三方测试系统（德国CTQ）验证的实际焊膏印刷位置重复精度
印刷周期<15 sec(不包括印刷及清洗时间)
设备
功率要求AC:220±10%,50/60HZ，3KW
压缩空气要求 4~6 Kgf/cm2
耗气量约5L/min
工作环境温度一20℃~+45℃
工作环境湿度30%~60%
机器高度（去除三色灯）1509(H)mm
机器长度1970(L)mm
机器宽度1210(W)mm
机器重量Approx：约1500Kg
为什么选择YSL？
东莞市宇顺力自动化设备有限公司（YSL）能够为电子制造业（SMT）提供最专业的锡膏印刷解决系统。作为高端品质全自动锡膏印刷机制造商，在电子元器件组装生产中始终引领技术创新潮流。长期以来，YSL以卓越的品质赢得了汽车电子，医疗技术，航空航天技术，工业电子和军工领域中无数“重量级”客户的信赖。
技术是我们的激情。YSL追求卓越的产品质量，也致力于提供优质的客户服务。从中国到欧洲，或者从新加坡到美国------我们立志完美所有销售和服务网络。竭诚为您提供覆盖全球的专业支持！对于YSL的印刷系统，装配或制程，您有什么需要特别咨询吗？我们的责任不仅仅止步于销售，在购买YSL设备后，我们将与您保持最紧密的联系，快速及时地响应您的所有需求。我们将以最大努力确保按时交付，执行最高标准的安装和维护服务。此外，我们的专家全天候24小时为您服务，随时为您提供应用支持，确保生产顺利进行。
图像及光路系统
全新的光路系统---均匀的环形光和高亮度的同轴光，配以均可无极调节的亮度功能，使得各类型的Maek点均可很好的识别（包括凹凸不平的Mark点）,适应镀锡，镀铜，镀金，喷锡，FPC等各类型不同颜色的PCB。YSL专利的数学运算模型，确保机器实现高精度的对位。

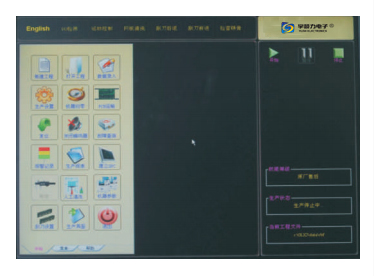

中/英文操作界面
本机采用windows XP/win 7操作界面，具有良好的人机对话功能：尤其在做程序文件的导航效果，方便所有操作人员快速熟悉操作，菜单式中/英文切换，菜单/操作日志/故障记录/故障诊断/故障分析/光报警等功能。使得操作简单，方便。
2D锡膏印刷质量检测分析系统
2D系统即时检测锡膏沉积缺陷，对偏移，少锡，漏印，连锡等印刷不良问题能快速检测，并形成数据记录，确保印刷品质。
可编程的悬浮自调整步进马达驱动印刷头
独特的长平台和轨道固定设计，确保稳定支撑PCB。短刮刀水平印刷，压力稳定，节省焊膏。
电控系统
电路和气路分布安全整齐 电路和气路垂直布置在机器的两侧和后部，便于检查和维修
规格：
屏幕框架 最小尺寸（mm）：720*300mm
最大尺寸（mm）：1200*750mm
面罩夹持：气缸
PCB最大尺寸 900*350mm
PCB最小尺寸 80*50mm
PCB厚度 0.8-6mm
PCB翘曲 最大PCB 1%
运输高度 900±40mm
运输方向 LR/RL/LL/RR
运输速度 1500mm/s(max),程序控制
运输方式 一级
传送带宽度调整 汽车
输入输出接口 SMEMA
PCB位置 支撑系统：磁销/支撑块/自动升降台
夹紧系统：滑动夹紧
打印速度 10-200毫米/秒
打印头 两个独立的电动打印头
刮刀压力 0.5-15kg（程控）
刮刀类型 橡胶/钢刮刀（角度 45°/55°60°）
打印模式 一次/两次
清洗系统 滴雨式清洗装置，干、湿模式
CCD视场 10*8mm
想象 向上/向下光学结构 /CCD /几何图案匹配
调整 X:±10mm/Y:±10mm/θ:±2°
重复位置精度 ±10微米
印刷精度 ±23微米
周期<12 秒
产品转换 旧节目：<5分钟/新节目：<10分钟
操作系统 视窗XP/WIN7
电源 交流电：220±10%,50/60HZ ,3KW
气源 4-6Kgf/cm²
控制方式 电脑控制
机器尺寸 2570(L)*1210(w)*1509(H)mm
机器重量 约：约 1500KG
