视觉定位印刷机

视觉定位印刷机

设备性能参数

模型YSL-LED

PCB最大尺寸890X510mm（两段支撑1200-1500mm）

PCB最小尺寸50X60mm

PCB厚度1~6mm

运输高度900±40mm

运输方向左/右

产品重量≤5KG

传送带边缘距离≥9mm

组合高度的底部≤10mm

升降机方法侧举机

传送台两段式运输轨道

输入输出接口SMEMA

清洗系统吸尘胶

CCD视场13x10mm

视觉系统CCD视觉定位系统

机器规格

定位精度±50μm@3sigma

重复位置精度±25μm@3sigma

操作系统Windows 7的

气源4~6 公斤力/平方厘米

电源交流电：220±10%, 50/60HZ ,1.5KW

控制方式电脑控制

机器尺寸1600(L) x 1258(W) x 1490(H)mm

机器重量约：1000Kg

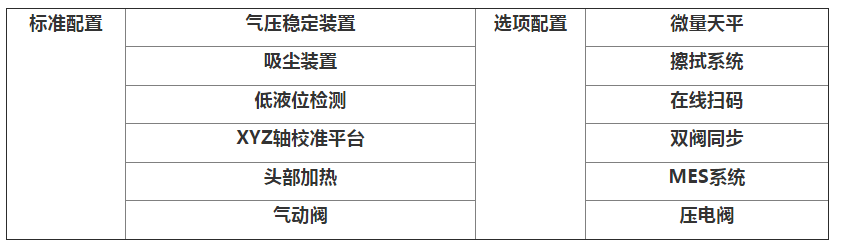

功能配置

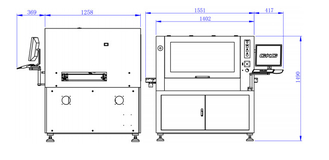

尺寸和外观

检测报告

重复性

测试方法：机器自行模拟生产，生成CPK数据，CPK测试软件读取分析结果，生成图形

测试速度：CCD X：800mm/s

CCD Y：800mm/s

图像采集延迟：110ms

传输速度： 20mm/s

测试环境：机器级

温度：24℃

湿度：60%

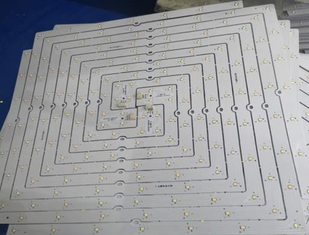

应用领域

分板机欢迎客户持样前来或寄样来试机评估！
